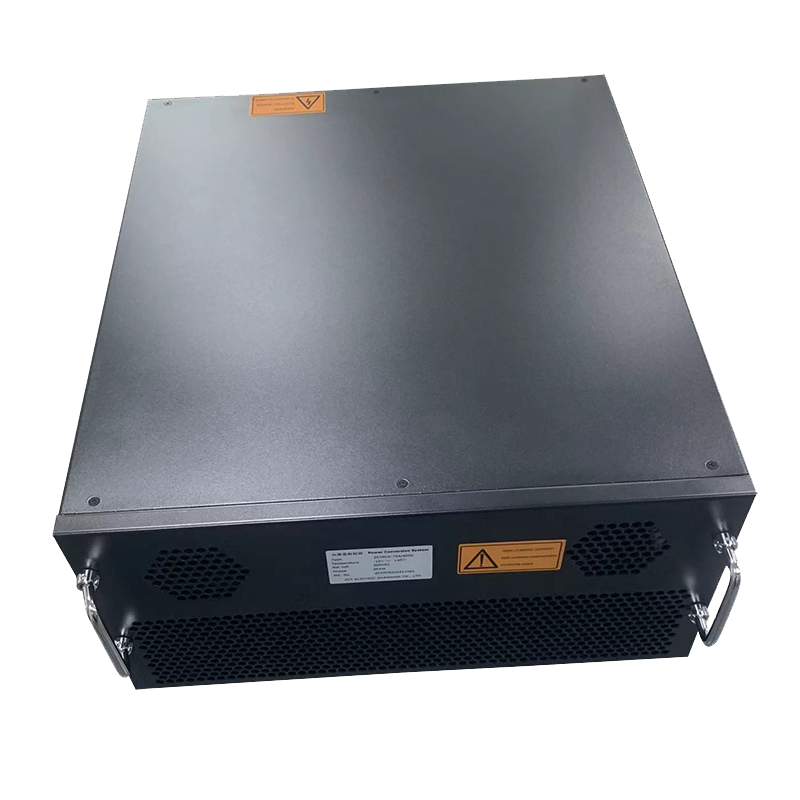

ZCY-PCS/0.4型模塊化系列儲能變流器（PCS）是一款三電平NPC電容中點分裂結構的三相四線制變流器，適用于額定功率下雙向整流/逆變應用場合。相比傳統兩電平拓?fù)鋬?chǔ)能變流器，它具有輸出開關損耗低的特點，輸出電流畸變率低（THDi%＜3%），滿足并離網條件下三相負荷不平衡的應用條件。
本儲能變流器實現了模塊化設計，本項目采用50kW功率等級為模塊。

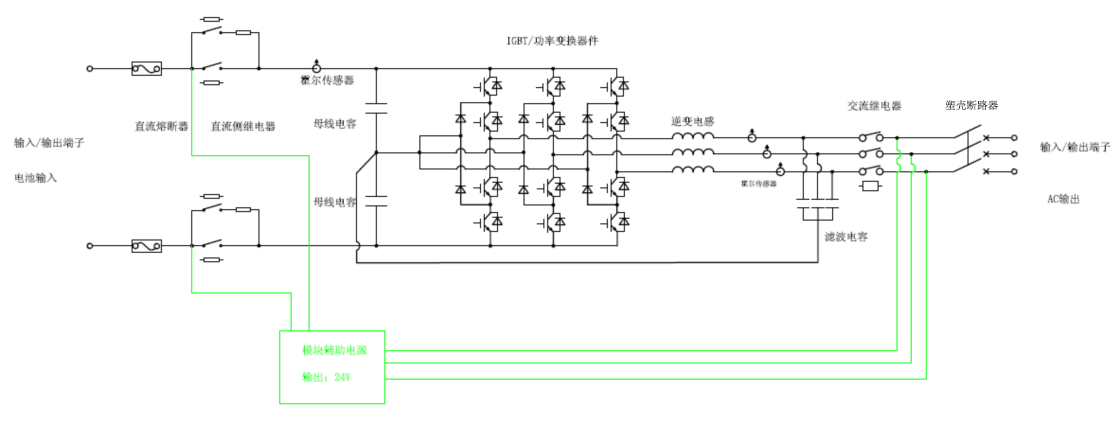

系統拓?fù)鋱D示意圖
產品工作原理
儲能變流器系統主要包括儲能變流器功率單元、人機交互界面(也可稱為HMI)、主控器等子系統，其中變流器功率單元是整個系統的一次回路，是實現對電池進行充放電管理及并網功率管理的功率回路；人機交互界面主要實現該系統與用戶/開發人員間的指令和數據交互；主控制器是人機交互界面和功率單元模塊間交互的信息的中轉站，同時可以實現人機交互界面對多個功率單元的同步控制。
產品優勢
1、交流功率因數高
儲能變流器采用功率因數（PFC）校正功能，利用高頻電力電子器件實現整流器輸入電流功率因數為1的目標，有效降低交流電網的無功補償設備投入。
2、無諧波污染
儲能變流器為多電平高開關頻率電力電子器件實現整流器輸入電流無諧波，零畸變率功能，有效降低交流電網的諧波治理設備投入。
3、變換效率高
由于采用交流雙向電力電子開關，其開關損耗較小，電能轉換效率較高，具有良好的可靠性，特別適用于能量三相流動的大功率場合。
使用條件
1、環境溫度: -5℃～+40℃
2、相對濕度：室內≤95%（25℃），無凝露
3、大氣壓力：70kPa～106kPa
4、海拔高度：≤1000m
5、防護等級：IP20
應用場景
微電網系統、光儲能系統、直流充電系統等
