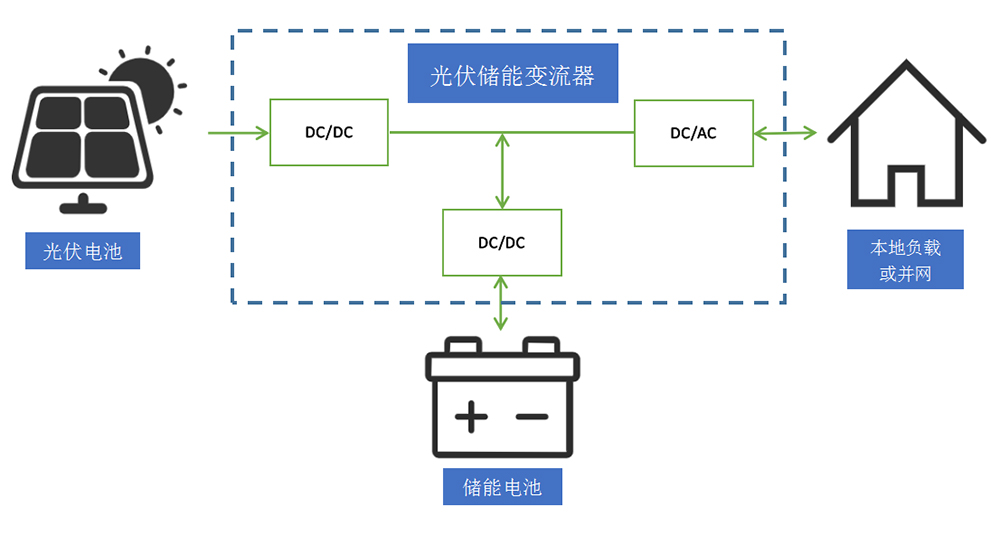

光儲一體變流器模塊是一種應用于光伏、儲能聯合系統中實現能量轉換的產品，統一協調控制光伏與電池的出力供負荷使用，具備并網、離網運行功能與純離網帶沖擊性負荷的能力（如水泵），光伏、儲能支路各自帶DC/DC，不僅具備MPPT控制，還可適應多種電池類型，可解決傳統光伏中過分依賴光照、運行時間短、運行不穩定的能源方案。
產品特點
1、三相三線、三相四線制可靈活選用；
2、具有有功、無功實時可調功能；
3、支持多種電池類型，完善的變流器及電池保護；
4、支持多機并聯，良好的擴容性；
5、采用雙級拓?fù)浣Y(jié)構，寬電壓輸入范圍設計；
6、通過功率調節實現軟啟，耐2倍沖擊性負載（150ms內）；
7、直流側可接入光伏電池板與儲能電池，具備MPPT光伏有效功率跟蹤功能；
8、配合STS可實現并離網無縫切換；
9、針對功率器件與控制器件分別設計獨立散熱通道，可靠性高；
10、采用模塊化機架式設計，體積小、重量輕、安裝維護便捷。
技術參數
· 直流電壓范圍：250V-520V(額定400V）
· 直流******功率：50-150KW
· PV電壓范圍：520~900V
· ******PV電流:110A
· ******PV功率:100kW
· 額定電網電壓:400V±15%
· 電網頻率范圍:50Hz/60Hz±2.5Hz
· 隔離方式:工頻隔離
· 冷卻方式:強制風冷
· 防護等級:IP20
· 尺寸（寬*高*深）mm:800*800*2200/800*1000*2200
· 上位機通信方式：ModBusTCP/IP

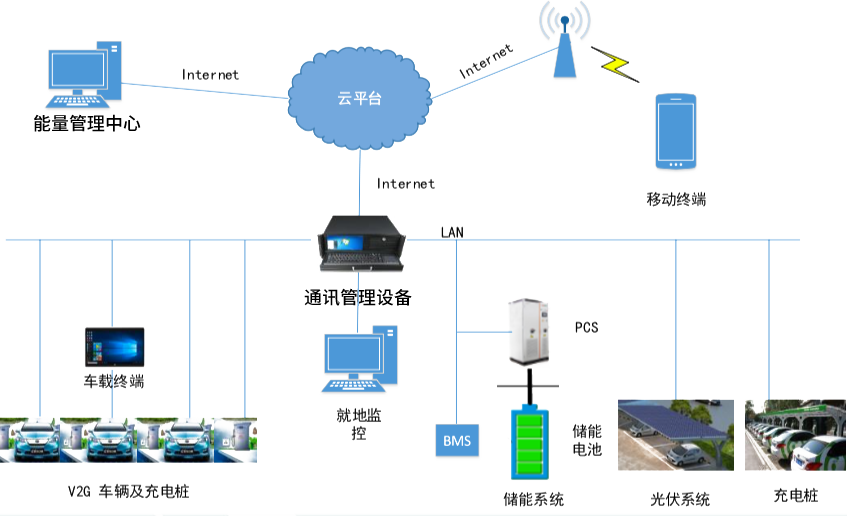

應用領域
ZCY-光儲一體機，能夠高效利用光伏發電，降低安裝現場工作量，減小集成商集成難度，滿足中小型微電網及工商業樓宇的光儲一體化應用。
具體應用：
(1) 多能互補，降低度電成本
(2) 消峰填谷，減少電站對其所接入配電網的影響
(3) 消納電動汽車對電網的沖擊
(4) 終端用戶“碳中和”參與重要方式
