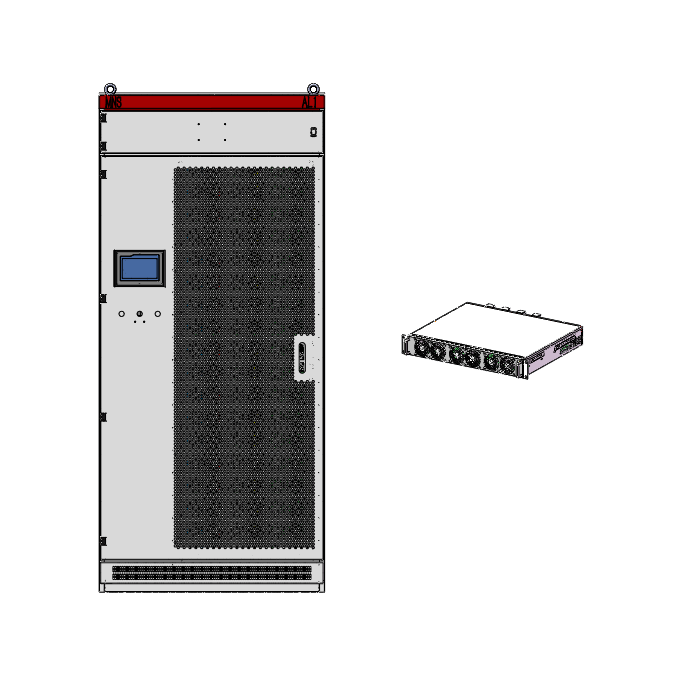

雙向 DC/DC 直流變換器能量可雙向流動，輸出具有高精度及高動態響應特性，電壓輸入范圍大?？刂葡到y(tǒng)采用全數字高性能 DSP 及新一代高效功率器件，開關頻率高、體積小、重量輕、電壓紋波小、控制精度高、響應速度快、效率高、輸出調節范圍廣等特點，可用于儲能、電池檢測、微電網等，以及其他需要 DCDC 變換的領域。
產品特點
●采用高性能 28377DSP+CPLD 控制芯片，處理速度快、精度高
●采用三相交錯結構，紋波很小，穩壓穩流精度高
●帶有過欠壓、過欠流、短路、反接等快速保護功能
●能量雙向流動，充放切時間可以 10ms 之內完成
●最多并機 12 臺
●最高效率 99%
●PWM 風扇調速，更節能、降噪
技術參數
設備重量∶強制風冷
散熱方式∶45~65Hz
通信方式∶485通訊線
輸入電壓∶304-437Vac
電壓制式∶三相四線制， U、V、W、PE
輸入頻率∶45-65Hz
功率因數∶0.99
諧波電流∶THDi<5%
******輸出功率∶900kW
輸出電壓∶200-750Vdc
輸出恒功率范圍∶330-750Vdc
******輸出電流∶1350A
序號 | 產品名稱 | 規格型號 | 額定電壓 | 額定容量 | 頻率 | 尺寸（L*W*H） |
|
2UDCDC機型 | ZCY-2U-DCDC50/400 | 400V | 50KW | 50Hz |
外形478*500*100 安裝478*510*100 |
| ZCY-2U-DCDC35/400 | 400V | 35KW | 50Hz | ||
| ZCY-2U-DCDC30/400 | 400V | 30KWr | 50Hz | ||
| ZCY-2U-DCDC25/40 | 400V | 25KW | 50Hz | ||
| ZCY-2U-DCDC15/400 | 400V | 15KW | 50Hz | ||
|
2U-DCDC整柜 | ZCY-ZGDCDC900/400 | 400V | 900KW | 50Hz | 1000*1000*2200 |
| ZCY-ZGDCDC850/400 | 400V | 850KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC800/400 | 400V | 800KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC750/400 | 400V | 750KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC700/400 | 400V | 700KWr | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC650/400 | 400V | 650KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC600/400 | 400V | 600KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC550/400 | 400V | 550KW | 50Hz | 1000*1000*2200 | |
| ZCY-ZGDCDC500/400 | 400V | 500KW | 50Hz | 1000*1000*2200 | |
|
| ZCY-ZGDCDC450/400 | 400V | 450KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC400/400 | 400V | 400KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC350/400 | 400V | 350KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC300/400 | 400V | 300KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC250/400 | 400V | 250KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC200/400 | 400V | 200KW | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC150/400 | 400V | 150KWr | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGDCDC100/400 | 400V | 100KW | 50Hz | 1000*1000*2200 |
總結DCDC應用場合
1. 船舶制動
2. 電梯節能
3. 直流母線支撐
4. 海底光纜電力輸送
5. 微電網系統
