工作原理

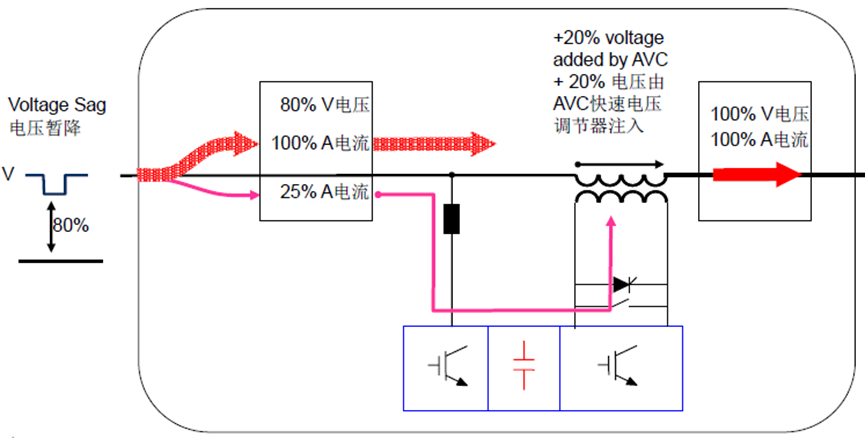

快速電壓調節器的運行原理是基于一個可逆整流器(能量可以雙向流動)和一個逆變器，它能疊加或削去跌落或超出的輸入電壓從而保持輸出電壓不變、穩定和持續(+0.5%)。
快速電壓調節器對輸入電壓進行監視,當電壓偏離標稱電壓值時，它即控制IGBT逆變器通過串聯的注入變壓器在主回路中加入適當?shù)难a償電壓，在3毫秒之內將負載端電壓調節到標稱值，從而消除了來自電網輸入端的電壓暫降對負載的影響。
01. 電網電壓正常
晶閘管導通，負載由電網供電
02. 電壓驟降/電壓暫升
晶閘管斷開，將電網電壓與負載隔離，負載電源在1/4周期內切換到超級電容，由超級電容進行供電
03. 電網恢復正常
晶閘管導通，負載電源切換回電網供電，超級電容器開始充電，為下一次電壓事件做準備。
04.ZCY-AVC電壓暫降設備是動態三相電壓調節系統，基于電力電子技術平臺設計而成，在電壓發生異動時，迅速地將電壓數值及相位調節至理想狀態，保證負載的正常運行。
05.ZCY-AVC電壓暫降設備通過高穩定行的低阻抗串聯變壓器與配電系統相接。當設備工作時，精密電力電子部分為系統提供精度不低于1%的修正電壓，使輸出電壓的瞬時校正得以實現。
06.ZCY-AVC電壓暫降設備為整流四象限運行設備，可以同時滿足能量回饋特性負載，通過直流前端整流器來實現電源與負載間的能量轉換。
07.ZCY-AVC電壓暫降設備是一種連續調壓能力極強的暫降補償設備，并且對精密負載有著極好的穩壓效果；設備可以解決90%的暫降問題，在相對成熟的園區和穩定雙回路供電的用戶側有著極高的性價比；該類設備對負載的兼容性佳，占地面積小，適合于兆瓦級的大規模部署，不會影響系統可靠性
電壓暫降的常見原因
電壓暫降一般是由電網、變電站設施故障或負荷突然大幅度變化引起的。在長距離輸電過程中，輸配電系統會出現許多不可預知的情況，如電力系統故障、雷擊、大型電機啟動、電容器投切等事件。
自然原因
像雷擊、颶風和風暴這樣的極端天氣會導致輸電線路接地短路，激活保護動作，導致故障點周圍的電壓驟降。
電力系統原因
大型電力設備的啟動和短路故障等。
不可預測的偶然性原因
交通事故可能損壞電線桿；卷揚機接觸架空線路、開挖施工等施工事故會破壞地下電纜；動物入侵輸電線路。所有這些突發和不可避免的事故都可能導致短路，從而導致電壓驟降。

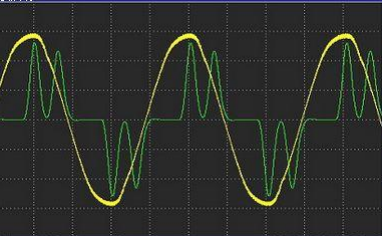

出色的補償效果
ZCY-AVC電壓暫降設備可提供快速準確的保護，以防止電壓跌落和電壓驟升以及持續的電壓調節。 即使電壓降到零，ZCY-AVC仍然可以支持100％額定電壓的負載，典型響應時間為2ms。

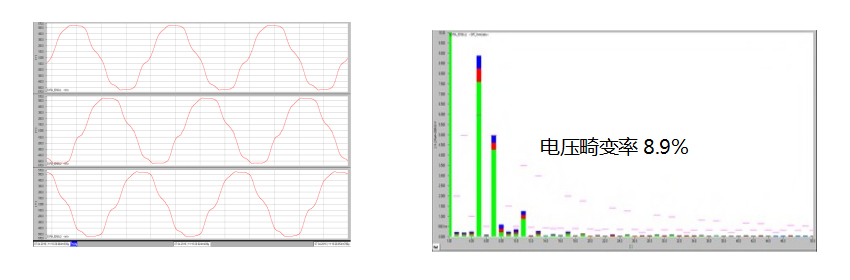

補償前

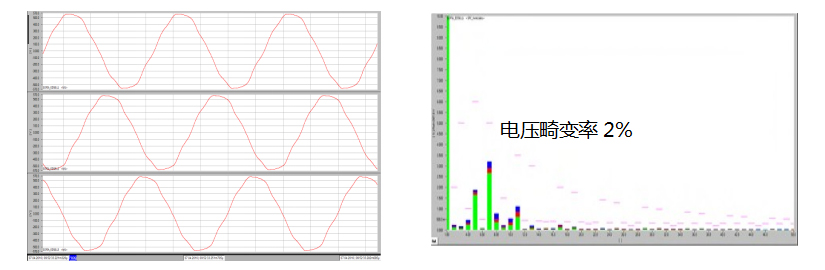

補償后
