濾波原理
ZCY-APFmini系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過IGBT逆變電路輸出與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
技術參數
· 輸入電壓380V，-30%~+20%
· 輸入頻率50Hz，±10%
· 接線方式3P4L+PE
· 單模塊容量：75A、50A、35A， 整柜機：35A~1350A（重點突出）
· 響應時間≤5ms
· 功率損耗＜3%
· 諧波補償次數2~25次
· 補償率不低于95%
· 補償功能諧波、無功、三相不平衡，優先級可選擇、設置
· 補償模式諧波全補、諧波和不平衡、諧波和無功、指定次補償
· CT采樣要求5A，單模塊網側、負載側采樣均可，多模塊并機負載側采樣
· 保 護過流、過熱、過壓等多項保護功能
· 防護等級模塊IP20，整機IP30，整機更高防護等級可定制
· 環境溫度-20℃～50℃(40℃以上降額)
· 環境濕度≤95%（45℃）無凝露
· 海拔高度<2000m，2000 米以上按照GB/T3859.2 降額使用
· 顯示內容電壓、負載電流、補償電流、網側電流、模塊溫度、電壓畸變率、電流畸變率
· 通訊接口及通訊方式RS485/CAN
補償效果

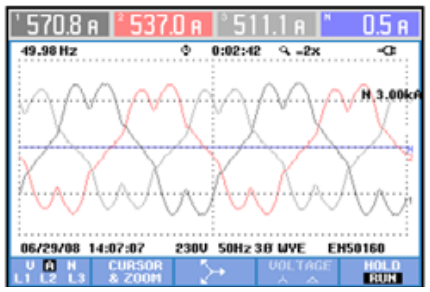

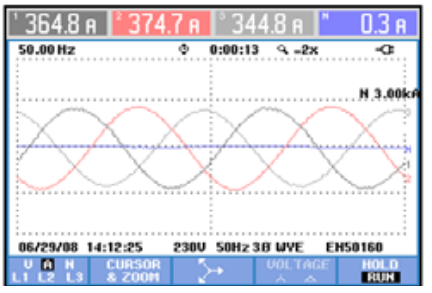

補償前 補償后

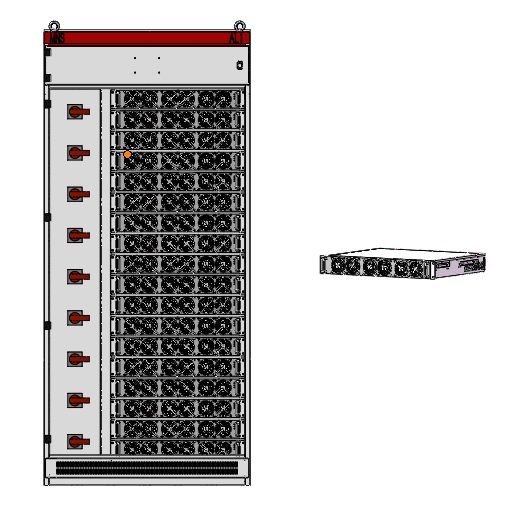

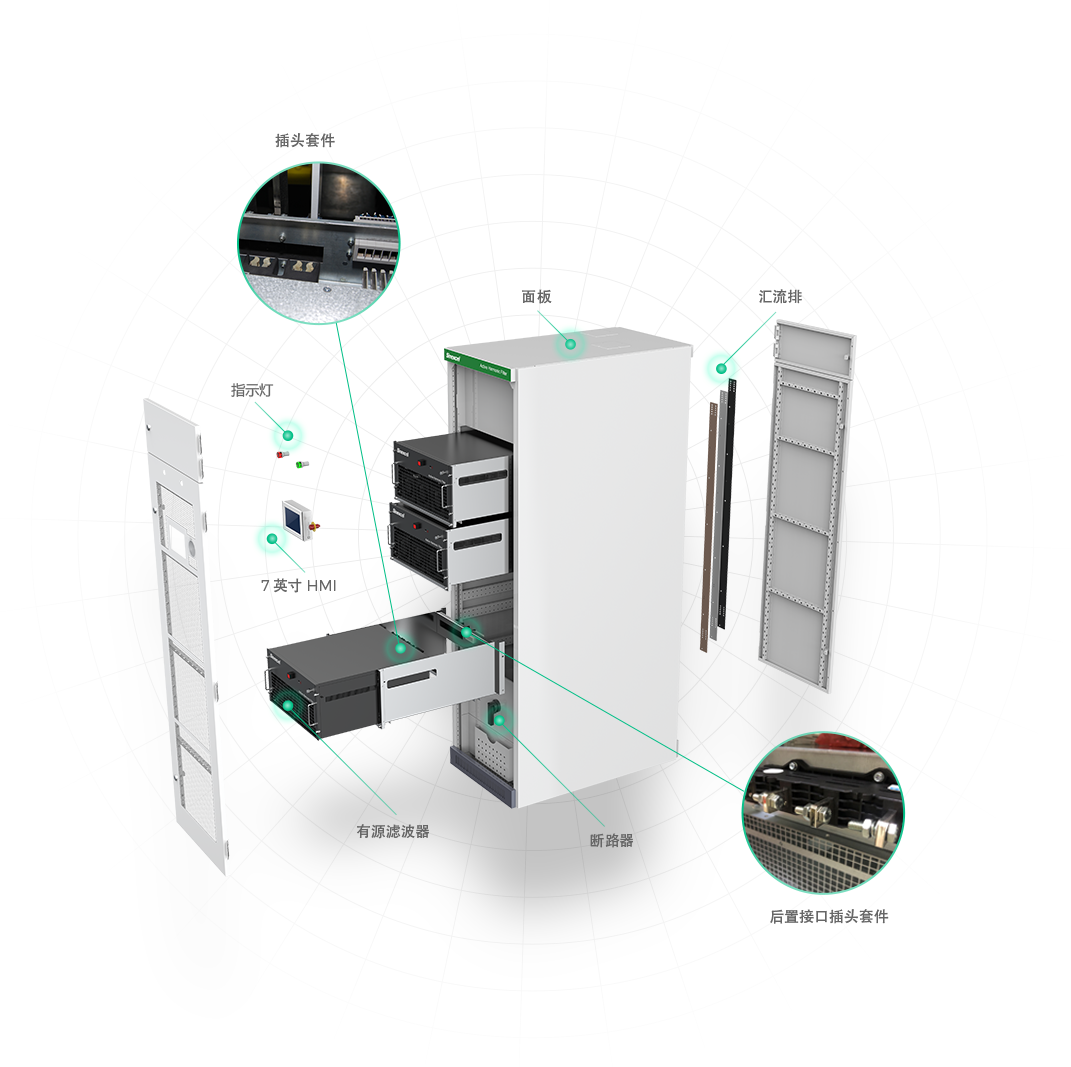

設備裝置整柜安裝圖
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業。
