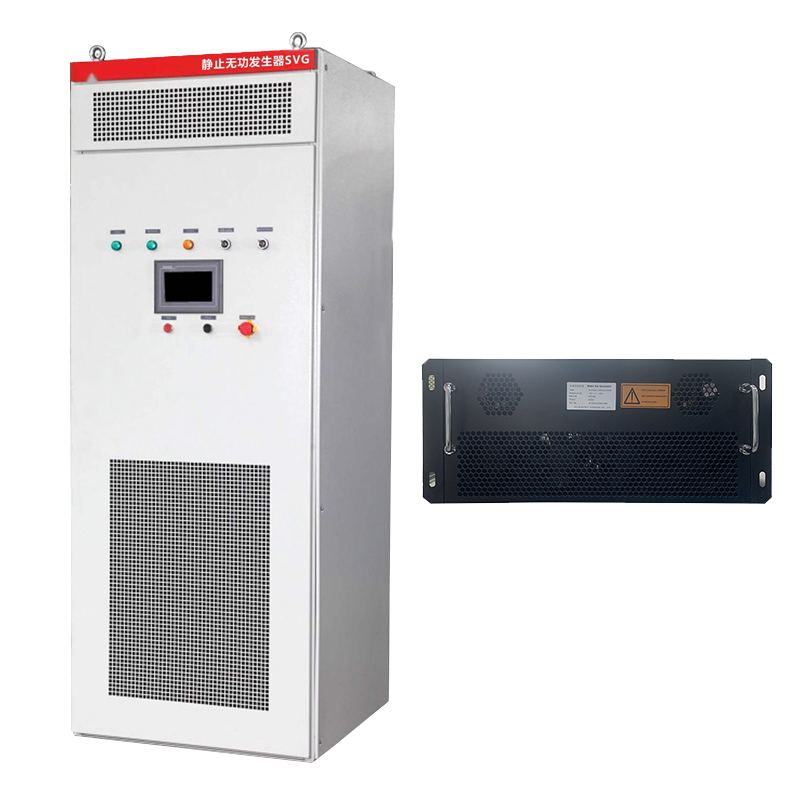

ZCY-SVG靜止無功發生器是新一代的無功補償裝置。相對于傳統由電容器電抗器組成的無功補償裝置，SVG有著無可比擬的優勢。該產品可選擇多種工作方式運行，既能補償感性無功功率，也能補償容性無功功率，可以瞬時吸收及發出無功電流，滿足系統無功需求，實現無功電流的就地平衡，保持系統實時高功率因數運行。SVG是目前無功功率控制領域內的理想方案。具有運行更穩定、壽命更長、響應更快、運行范圍更大、調節更平滑、系統電壓更穩定等優勢。

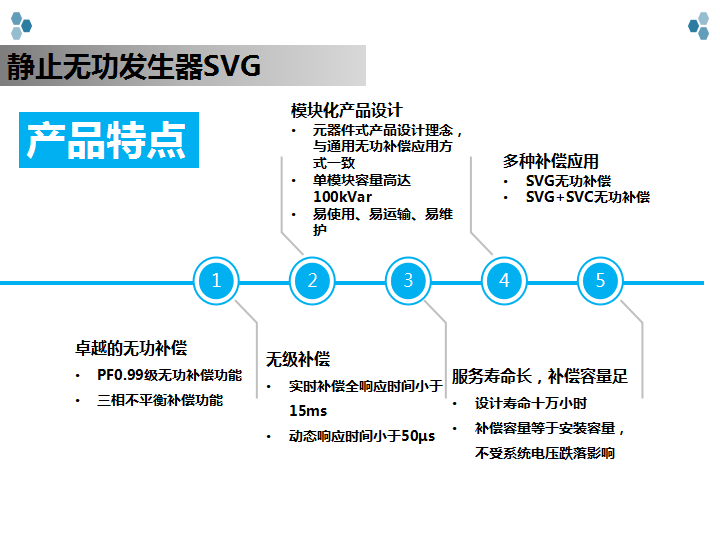

產品特點
1.補償效果好
補償后功率因數穩定在目標值，并且不會發生系統無功的過補償或者欠補償，相比傳統無源補償效果更佳，可實現動態無功分相補償；
2.內部集成電容器控制功能
SVG 可以直接控制電容器的投切。實現電容器粗調、SVG 精細調節的模式；且電容器投切支持共補、分相補償及混合補償三種工作模式，利于延長電容器的壽命；
3.濾除諧波功能
能夠?yàn)V除 2-13 次奇次諧波，諧波濾除率達 95%；

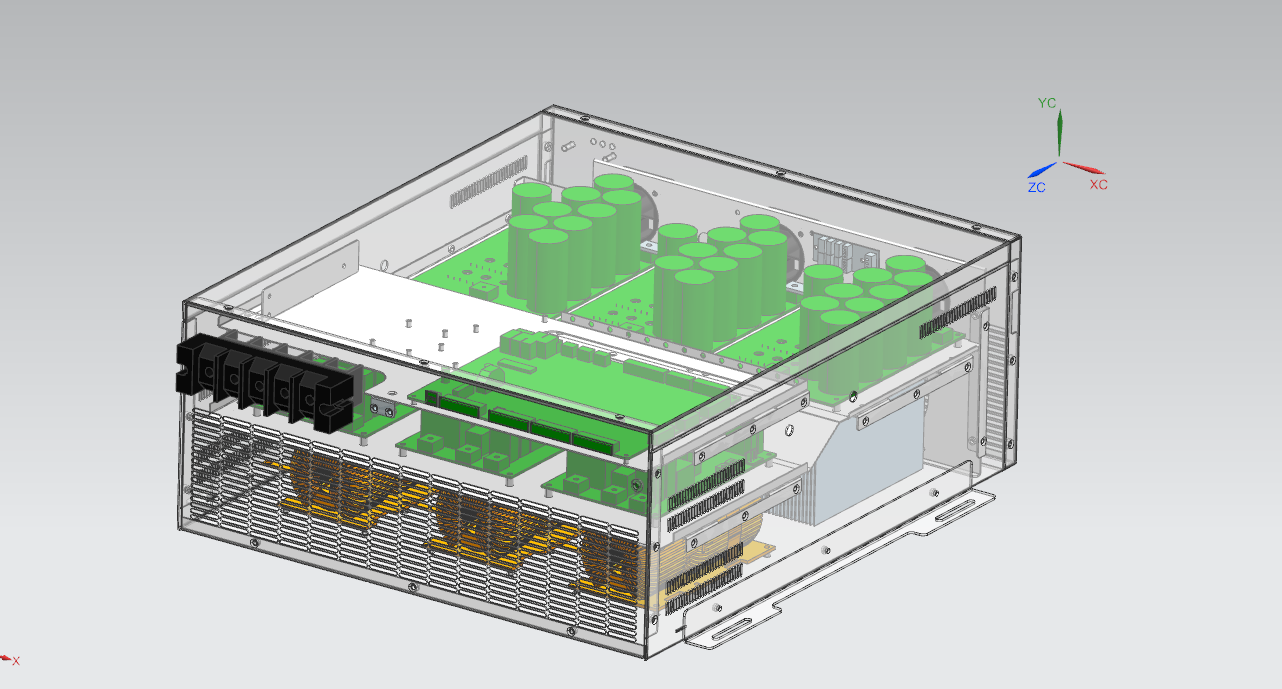

4.模塊式設計
具有壁掛式、抽屜式等模塊形式。可多機不等容并聯，滿足不同場合、不同容量的安裝需求；
5.雙層散熱設計
SVG 模塊針對功率器件(如 IGBT、連接電抗器)和控制器件(如控制板、采樣板、接口板等)單獨設計上下兩層散熱通道，兩層散熱通道彼此密閉隔離，兩層的氣流無干擾，功率單元產生的熱量通過單獨散熱通道直接排除，不會影響控制器件的使用壽命及安全運行；上層風道采用自然風冷方式，不會因積灰造成熱積累、絕緣短路以及增加產品維護量等問題，產品整體散熱效果好；
6.低噪聲設計
IGBT 開關頻率高，高頻噪聲小，同時采用低噪音風機，采樣特質低噪音材料散熱風機，有效降低整機噪聲；
技術參數
輸入 | 工作電壓 | 220V/400V/690V（-20% ~ +20%）、50Hz（-10% ~ +10%） |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
補償三相不平衡 | 100%不平衡完全補償 | |
通訊 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，最多可記錄500條報警信息 | |
技術 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <55dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
環境 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業
