ZCY-SVG靜止無功發生器是新一代的無功補償裝置。相對于傳統由電容器電抗器組成的無功補償裝置，SVG有著無可比擬的優勢。該產品可選擇多種工作方式運行，既能補償感性無功功率，也能補償容性無功功率，可以瞬時吸收及發出無功電流，滿足系統無功需求，實現無功電流的就地平衡，保持系統實時高功率因數運行。SVG是目前無功功率控制領域內的理想方案。具有運行更穩定、壽命更長、響應更快、運行范圍更大、調節更平滑、系統電壓更穩定等優勢。
補償原理圖

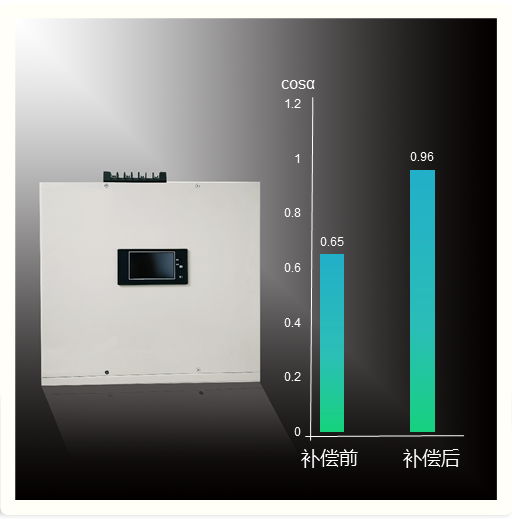

補償效果對比
產品優勢
1.IGBT全控型靜止無功發生器，補償速度快，全響應時間<15ms，是點焊機，吊機和軋鋼機這一類波動型負載無功補償?shù)睦硐脒x擇；
2.無級補償，補償精度高，具有三相分補能力，不存在欠補和過補，從而保證系統電壓穩定，區別于傳統無功補償方式的有級補償；
3.一機多能，可實現容性感性雙向補償，可補償三相電流不平衡；
4.屬于有源補償裝置，額定容量不受電網電壓和頻率影響，安裝多少就可以補償多少；
5.可承受15%的電壓畸變率，從機理上避免諧振和諧波放大，運行安全可靠，適用于大量使用非線性負載的場合；
6.2U單柜并機容量******可達18臺，共計900Kvar；(重點突出)
7.節省并柜數量，減少母排投資，為客戶節約成本。
技術參數
輸入 | 工作電壓 | 400V/690V（-20% ~ +20%）、50Hz（-10% ~ +10%） |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
補償三相不平衡 | 100%不平衡完全補償 | |
通訊 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，最多可記錄500條報警信息 | |
技術 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <55dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
環境 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |
選型表二（2U柜臺式機型）
序號 | 產品名稱 | 規格型號 | 額定電壓 | 額定容量 | 頻率 | 尺寸（L*W*H） |
|
SVG | ZCY-2U-SVG50/400 | 400V | 50Kvar | 50Hz |
外形478*500*100 安裝478*510*100 |
| ZCY-2U-SVG35/400 | 400V | 35Kvar | 50Hz | ||
| ZCY-2U-SVG30/400 | 400V | 30Kvar | 50Hz | ||
| ZCY-2U-SVG25/40 | 400V | 25Kvar | 50Hz | ||
| ZCY-2U-SVG15/400 | 400V | 15Kvar | 50Hz | ||
|
整柜2U | ZCY-ZGSVG900/400 | 400V | 900Kvar | 50Hz | 1000*1000*2200 |
| ZCY-ZGSVG850/400 | 400V | 850Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG800/400 | 400V | 800Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG750/400 | 400V | 750Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG700/400 | 400V | 700Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG650/400 | 400V | 650Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG600/400 | 400V | 600Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG550/400 | 400V | 550Kvar | 50Hz | 1000*1000*2200 | |
| ZCY-ZGSVG500/400 | 400V | 500Kvar | 50Hz | 1000*1000*2200 | |
|
| ZCY-ZGSVG450/400 | 400V | 450Kvar | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGSVG400/400 | 400V | 400Kvar | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGSVG350/400 | 400V | 350Kvar | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGSVG300/400 | 400V | 300Kvar | 50Hz | 1000*1000*2200 |
|
| ZCY-ZGSVG250/400 | 400V | 250Kvar | 50Hz | 1000*1000*2200 |
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業
