低壓電力電容器
產品簡介
低壓并聯電容器并聯接于標稱電壓1000V及以下的工頻交流電力系統中，用來提高系統功率因數，調整網絡電壓，降低線路損耗，改善供電質量，消諧濾波無功補償。
執行標準
GB/T 12747-2004標稱電壓1KV及以下交流電力系統用自愈式并聯電容器。
使用條件
1、環境溫度-25℃∽+45℃；相對溫度≤90%RH；
2、海拔高度不超過2000m ；
3、無劇烈震動和沖擊，無易燃易爆危險品，無導電塵埃；
4、周圍應有良好的通風條件，如裝在機柜內，應有排風設施；
技術參數
1、額定電壓：280、415、450、480、525、690、820、950V等。
2、額定頻率：50Hz、60Hz ；
3、額定容量：1∽60kvar
4、容值偏差：0∽+10%
5、最高允許過電壓：≤110% Un
6、最高允許過電流：≤130% In
7、損耗角正切值：工頻額定電壓下，低壓0.10%
8、絕緣性：極間工頻 2.15Un，5秒；

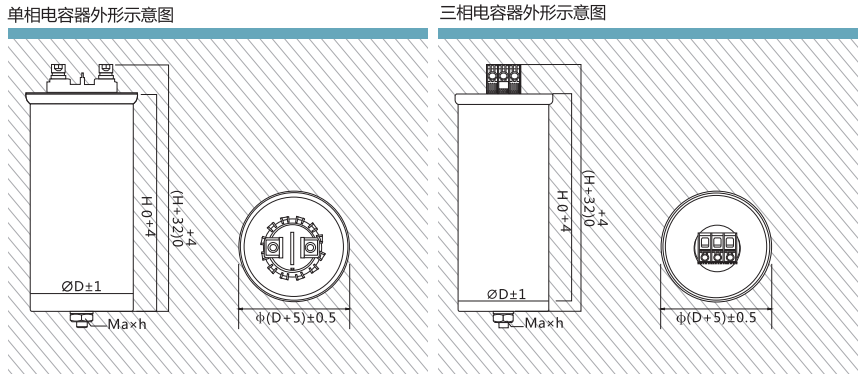

產品結構特點
● 小型化
圓柱形設計，體積小，通過創新的工藝技術使電容器體積小，重量輕，高度低，滿足人們對立體空間的要求，給用戶帶來更大的經濟效益。
● STR 技術
內部分割成三個繞組，高真空下的金屬化膜以及附加連接點和截面鍍膜的 邊緣加強技術，為抑制大電流和保證電容器穩定性發揮了重要作用，具有十分優越的自愈性
● 安全防爆
電容器內部采用耐高溫材料干式工藝，因而不會產生任何漏液和火災風險，對生態環境起到至關重要的保障，同時電容器具有過壓分離保護裝置確保電容器防爆
● 放電電阻模塊
電容器帶有放電電阻模塊，確保電容器在斷電 50s 內電容器電壓降到 50V 以下
● 200000 小時工作壽命
通過采用高溫真空技術和干燥除濕工藝，內部多次真空處理后，使電容器避免電極的氧化和局部放電，保證了電容器具有良好的電容穩定性和長時間使用壽命。
技術性能指標
● 額定電 壓：0.23，0.4，0.415，0.45，0.525，0.69 及1.14kV；
● 額定頻率：50Hz；
● 額定容量：1 ∽ 60kvar；
● 電容偏差：0 ∽ +10%；
● 損耗角正切：工頻額定電壓下，低于 0.10%；
● 耐受電壓：極間：工頻 2.15UN，5 秒；極殼間：工頻3.0kV，5 秒；
● 絕緣性：極殼間 500VDC 下不大于 3000MΩ；
● 最高允許過電壓：1.1UN ；
● 最高允許過電流：1.3IN；
● 自放電特性：電容器施加 UN 直流電壓，斷開電源5min 后，剩余電壓降到 75V 以 下；
● 電容器其它性能指標符合國家標準 GB/T 12747-2017《標稱電壓1kV及以下交流電力系統用自愈式并聯電容器》的規定
低壓調諧電抗器
用途
在目前的電力系統中，隨著經濟的快速發展和大規模 的電網建設、無論是工業還是民用都出現的越來越多的諧波，正日益加重電網污染、諧振和電壓畸變會致使很多其他電力設備無法正常工作甚至出現故障、調諧電抗器可以 改善和提高電能質量、清潔電網、電容器和電抗器串聯組合后諧振頻率將低于系統標準值、在工頻下呈現容性、來改善功率因數、例如系統出現 5 次諧波時。如果阻抗選配得當、電容器組可吸收諧波電流、30% 到 50% 左右、從而有效吸收電網諧波、改善電壓波形、并且能夠有效的抑制合閘涌流和操作過電壓、有效保護用電系統的安全性。
執行標準
JB 5346-1998《串聯電抗器》
環境條件
a) 環境溫度-25℃～+45℃；相對濕度≤90%RH。
b) 海拔高度不超過 3000 米（高海拔需特殊定制）
c) 無劇烈震動和沖擊，無易燃易爆危險品，無導電塵埃。
d) 周圍應有良好的通風條件，如裝在機柜內，應有排風設施。
e) 耐溫等級H級（180℃）以上。
f)周圍環境應具備良好的通風條件、若特殊場合。應加 裝通風設備。
技術指標
a) 可用于400V、660V、690V等系統。
b) 電抗率XL/XC = 6%（204Hz）；7%（189Hz）；14%（134Hz）等不同電抗率要求。
c) 額定絕緣水平3kv/min。
d) 電抗器各部位的極限溫升，繞組不超過80k，鐵芯不超過95k。
e) 電抗器噪音不大于45dB。
f) 三相電抗器的任意兩相電抗值之差不大于3%。
g) 能在工頻加諧波大于1.35倍額定電流下長期運行。
產品特點
1、使用安全、 低噪音、溫升低、低損耗、絕緣性能好、過流倍數高。
2、節能環保、損耗低。
3、電抗器具有平整度好、外形美觀的優點。
4、鐵芯采用優質冷軋硅鋼片、規格均勻、疊片整齊，確保電抗器運行低溫升、低噪音的性能要求。
5、電抗器鐵芯表面采用防銹工藝處理、關鍵加件采用無磁材料、確保電抗器能夠長期穩定的運行。
6、電抗器外形尺寸參考標準柜體設計、體積小。接線方便、大大節約用戶成本投資。
電抗率的選擇
電網中主要諧波為3次、5次和7次諧波，因此，對諧波的治理大部分考慮的是對3次、5次和7次諧波的治理。
7%電抗率，諧振頻率189Hz，主要調諧5次和7次諧波
14%電抗率，諧振頻率134Hz，主要調諧3次諧波
無功補償組件
序號 | 補償組件規格型號 | 適配電抗器 | 適配電容器 | 電容器數量 |
| ZCYCR-60/480-7-3 | ZCYR-60/480-7-3 | ZCYC-30/480-3 | 2 |
| ZCYCR-50/480-7-3 | ZCYR-50/480-7-3 | ZCYC-25/480-3 | 2 |
| ZCYCR-40/480-7-3 | ZCYR-40/480-7-3 | ZCYC-40/480-3 | 1 |
| ZCYCR-30/480-7-3 | ZCYR-30/480-7-3 | ZCYC-30/480-3 | 1 |
| ZCYCR-25/480-7-3 | ZCYR-25/480-7-3 | ZCYC-25/480-3 | 1 |
| ZCYCR-20/480-7-3 | ZCYR-20/480-7-3 | ZCYC-20/480-3 | 1 |
| ZCYCR-15/480-7-3 | ZCYR-15/480-7-3 | ZCYC-15/480-3 | 1 |
| ZCYCR-20*3/280-7-1 | ZCYR-20*3/280-7-1 | ZCYC-20*3/280-1 | 1 |
| ZCYCR-16.7*3/280-7-1 | ZCYR-16.7*3/280-7-1 | ZCYC-16.7*3/280-1 | 1 |
| ZCYCR-15*3/280-7-1 | ZCYR-15*3/280-7-1 | ZCYC-15*3/280-1 | 1 |
| ZCYCR-10*3/280-7-1 | ZCYR-10*3/280-7-1 | ZCYC-13.3*3/280-1 | 1 |
| ZCYCR-6.7*3/280-7-1 | ZCYR-6.7*3/280-7-1 | ZCYC-10*3/280-1 | 1 |
| ZCYCR-60/525-14-3 | ZCYR-60/525-14-3 | ZCYC-30/525-3 | 2 |
| ZCYR-50/525-14-3 | ZCYR-50/525-14-3 | ZCYC-25/525-3 | 2 |
| ZCYR-40/525-14-3 | ZCYR-40/525-14-3 | ZCYC-20/525-3 | 2 |
| ZCYR-30-525-14-3 | ZCYR-30-525-14-3 | ZCYC-30/525-3 | 1 |
| ZCYR-25/525-14-3 | ZCYR-25/525-14-3 | ZCYC-25/525-3 | 1 |
| ZCYR-20/525-14-3 | ZCYR-20/525-14-3 | ZCYC-20/525-3 | 1 |
| ZCYR-15/525-14-3 | ZCYR-15/525-14-3 | ZCYC-15/525-3 | 1 |
| ZCYR-20*3/303-14-1 | ZCYR-20*3/303-14-1 | ZCYC-20/303-1 | 3 |
| ZCYR-16.7*3/303-14-1 | ZCYR-16.7*3/303-14-1 | ZCYC-16.7/303-1 | 3 |
| ZCYR-15*3/303-14-1 | ZCYR-15*3/303-14-1 | ZCYC-15/303-1 | 3 |
| ZCYR-10*3/303-14-1 | ZCYR-10*3/303-14-1 | ZCYC-10/303-1 | 3 |
| ZCYR-6.7*3/303-14-1 | ZCYR-6.7*3/303-14-1 | ZCYC-6.7/303-1 | 3 |
型號說明：
ZCYCR-60/480-7-3
ZCY： 上海眾誠壹新能源科技有限公司
C： 補償電容器
R： 補償電抗器
40-3： 共補補償電抗器容量：共補（60Kvar、30Kvar……10Kvar）
-1： 分補補償電容器容量：分補（60Kvar、30Kvar……10Kvar）
-7： 電抗率7%（14%）
480V： 共補補償電容器電壓等級（525V、480V）
-1 分補補償電容器電壓等級（303V、280V）
