產品簡介
ZCY-TSC系列投切開關，是一種過零觸發的晶閘管開關，投切開關主回路采用反并聯晶閘管模塊，控制電路板由觸發，光電隔離及邏輯控制等組成，調節器組合了散熱器、風機、溫度控制等，具有溫控啟動風機，過溫保護功能。
投切開關采用過零觸發的原理，投入電容器時無涌流，動態響應時間≦20ms，是一種用于電容器投切的電力電子開關。
產品特點
1、高速投切，可在20ms內完成投切動作；
2、電壓過零時刻投入，電流過零時刻切除；
3、瞬態電壓抑制保護電路；
4、溫度保護機制；?
5、輸入信號與開關電壓光電隔離；
6、可直接與無功補償控制器配合使用；
7、抗干擾能力強，高EMC保護措施；
8、完全由固體器件完成觸點功能，高使用壽命，高可靠性。
技術參數
1、額定電壓：AC 230～690V；
2、控制信號：DC +12V電平輸出；
3、響應時間：≤20ms；
4、工作電壓：AC 220±15%（特殊電壓需定制）。
使用環境
1、環境溫度：－25℃～+55℃；
2、相對濕度：+40℃時，20%∽90%；
3、大氣壓力：79.5～106.0KPa；
4、海拔高度：≤2000m；
5、運行環境：無振動與沖擊、無導電塵埃、無化學腐蝕。

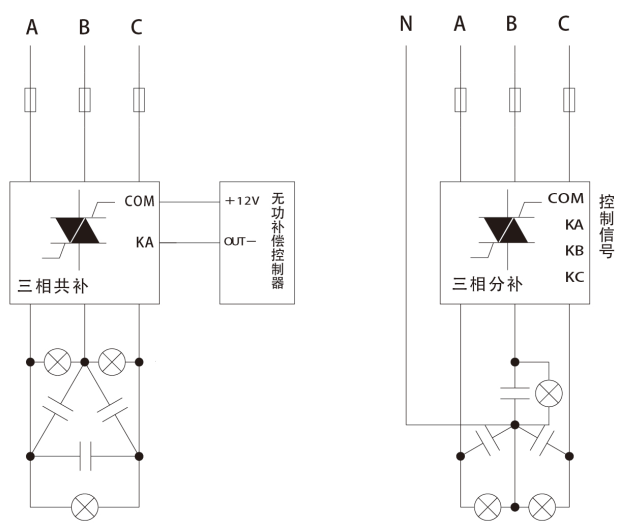

接線圖
