產品簡介

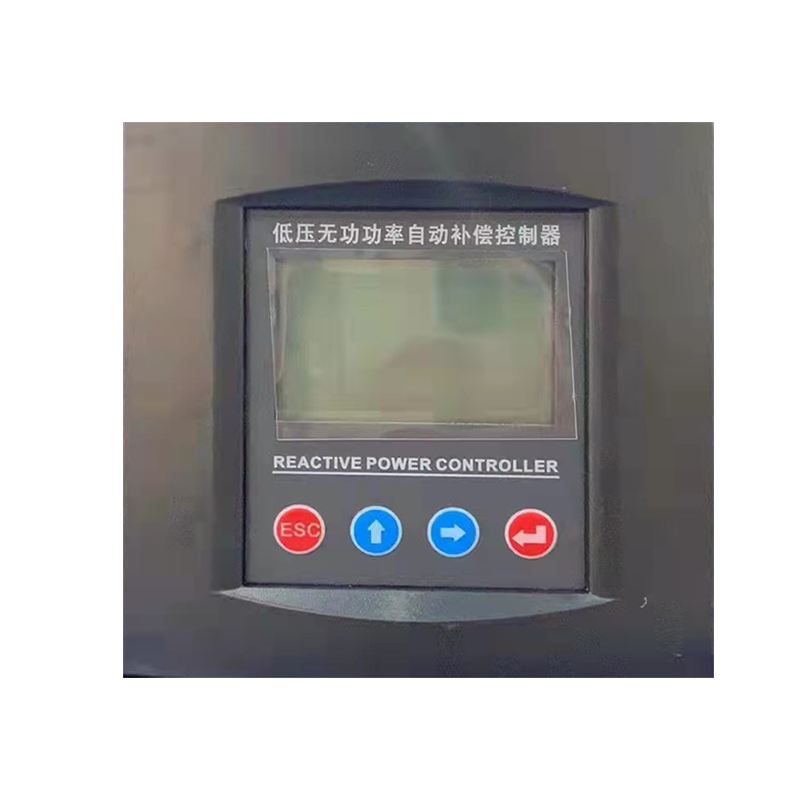

ZCY-ZW系列智能型無功補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統的監測及無功補償控制。
該控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128 * 64點陣大屏幕液晶顯示器，其具有配電監測、無功補償、諧波分析，自適應頻率算法，輸入信號在45Hz～55Hz之間變化。
使用條件
1、海拔高度：≤2500m
2、工作溫度：－20℃～+60℃
3、存儲溫度：－25℃～+70℃
4、周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。安裝地點無劇烈振動、無雨雪侵蝕。
執行標準
JB/T9663-1999?低壓無功功率自動補償控制器
技術參數
1、 電源電壓：AC 220V±20%
2、 取樣電壓：AC 220V±20%
3、 電源頻率：50Hz±5%
4、 取樣電流：0～5A/0～1A
5、 整機******功耗：12W（視所控制的投切開關功率而定）
6、 具有RS-485，Modbus-RTU標準現場總線通訊接口(可選)
7、 控制輸出接點：動態型（每路DC12V×20mA、+12V輸出）
靜態型：220V/5A（無源繼電器干接點）
保護功能
1、 具有自檢復歸和自動復位功能。
2、 具有欠壓、過壓保護功能。
3、 具有過流、小電流保護功能。
4、 具有溫度超限保護功能，開啟風機功能（選配）
5、 具有電壓、電流總諧波超限保護功能。
ZCY-ZW-12J(K)-G/H
ZCY：上海眾誠壹新能源科技有限公司
ZW： 無功補償控制器
12： 控制器輸出路數（12、18、24）

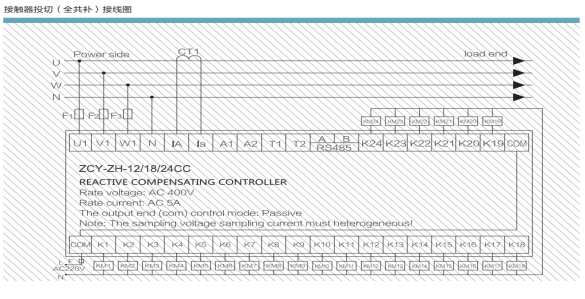

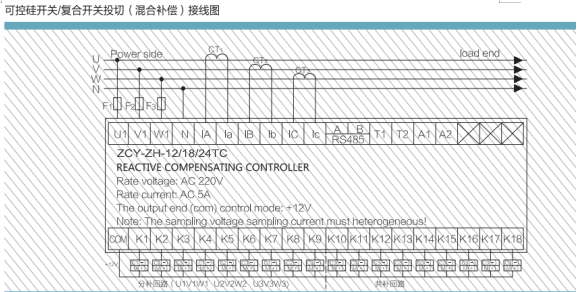

J： 控制接觸器投切（K:控制可控硅開關投切）
G： 共補控制模式（H:混合補償控制模式）
