電容器結構

電力電容器由箱體、芯件和接線瓷柱組成，箱體密封用不銹鋼板焊接制成，箱體上焊有高強度壓接式接線瓷柱，箱體外兩側焊有安裝固定的組件，供接地端子使用也可供搬運使用。

芯件由若干個極板的鋁箔、聚丙烯薄膜卷繞介質和絕緣件組成，芯件的元件按串聯方式連接，滿足不同電壓和容量的要求。

電力電容器內部的每個元件都被串聯熔絲，若某個元件被擊穿時，與其并聯的元件對其放電，只是熔絲迅速熔斷（毫秒時間），故障元件即被切除，恢復電力電容器繼續正常運行。

技術參數

額定電壓：6∽35KV；

額定容量:100∽20000kvar；

接線方式：三角形、單星形、雙星形；

保護方式：低電壓、過電壓保護、限時速斷、過流、開口三角保護、差壓保護、不平衡電流等保護。

電力電容器能承受1.1Un電壓長期運行，1.15Un波動電壓運行時間30min/24h

電力電容器能承受1.2Un電壓運行時間為5min，1.3Un電壓運行時間1min

電力電容器能承受第一個峰值≯2.2Un過渡過電壓，運行時間為1/2周期

電力電容器能承受由于電壓升高或高次諧波造成的1.3ln的穩定過電流運行，對于電容******正偏差的電力電容器可承受1.37ln的過電流運行

電力電容器的電容值偏差為-5%~+5%

電力電容器斷開電源后，其殘壓在5min內由√2ln降到50V以下

電力電容器在環境溫度為20℃、Un/50Hz電壓運行，其損耗角正切值tgδ≤0.0003

制造標準：IEC60871

使用條件

1、 環境溫度：-35℃∽55℃，24小時內平均溫度不超過35℃；

2、 相對濕度：不超過90%；

3、 大氣壓力:80-110kPa；

4、 海拔高度：＜2000m；

5、 風速：＜35m/s

6、 安裝地點:戶內或戶外

7、 環境要求：使用地點不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕 緣的氣體及異電介質，不允許充滿水蒸氣及有嚴重的霉；應具有防御 雨、雪、風、沙的設施。

應用場合

適用于220KV及以下配網變電站的6KV、10KV. 35KV母線的無功自動補償和變電站的有載調壓,通過對變電站有載調壓分接頭的自動調節和對母線上的電容器組的自動投切,來實現對變電站電壓和無功的綜合控制。

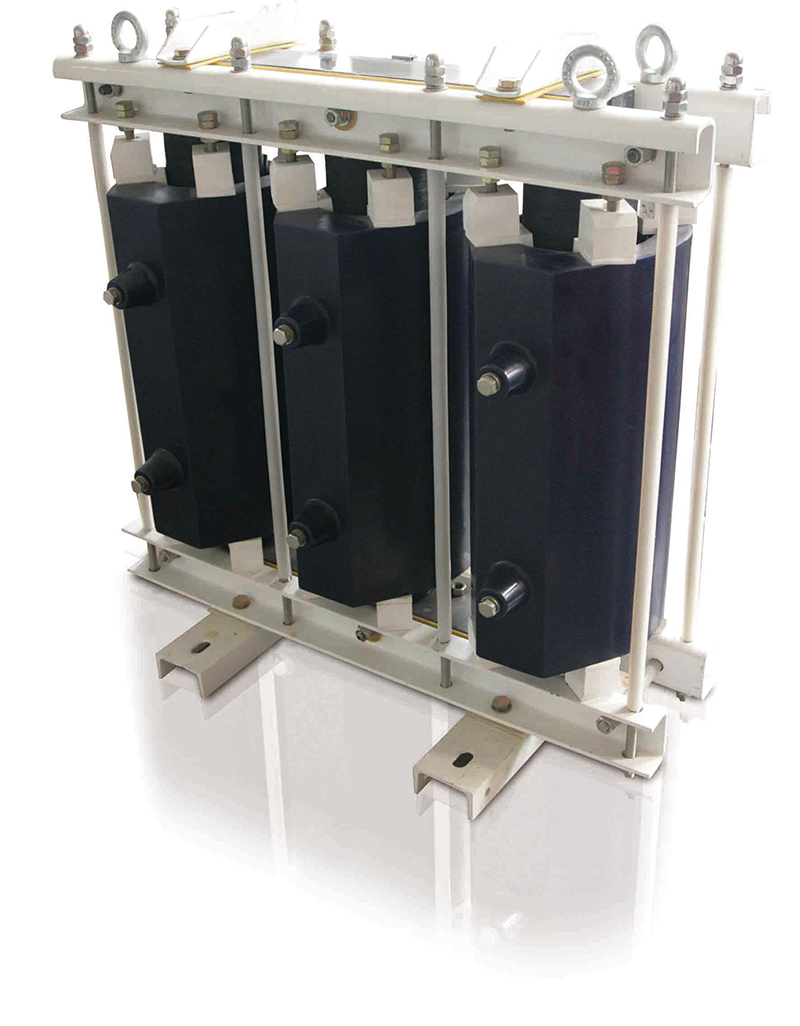

6KV/10KV串聯電抗器

產品簡介

電力電容器在補償容性無功功率的時候、往往會受到諧波電流合閘涌流及操作過電壓影響、造成電容器損壞和功率因數降低、為此需要在電容器前端加裝調諧濾波電抗器、用來抑制和吸收諧波、保護電容器、避免諧波電流電壓對電容器的危害、改善電能質量提高功率因數、延長電容器的使用壽命保證電網安全運行。

使用環境

環境溫度： -25℃~+45℃

海拔高度：不超過1000米(其它要求訂貨時應說明)

相對濕度：不超過85%

安裝場所：應無劇烈的機械振動;應無有害氣體及蒸汽;應無導電性或爆炸性塵埃

最高工作電壓：不應超過額定電壓的110%

******工作電流：不應超過額定電流的1.3倍

產品特點

1、 該產品為三相干式結構，自然冷卻。

2、 鐵芯采用優質冷軋硅鋼片、經專業疊加而成、芯柱采用多段氣息、保證電感的均衡性。

3、 電抗器線圈采用真空環氧樹脂澆注而成、具有外形美觀、抗電能力強、安全可靠。

4、 產品在裝配時鐵芯于芯柱之間采用環氧樹脂澆注而成、使電抗器整體性更加牢固、運行時噪音更小。

5、 電抗器外形尺寸參考標準柜體設計、體積小、接線方便。

執行標準

GB/T1094.6-2011電抗器、JB5346-98串聯電抗器

性能參數

1、 本產品適用于6KV、10KV電力系統。

2、 電抗率為：1%、4.5%、5%、6%、7%、12%、14%等。

3、 絕緣等級：F級

4、 噪音小于65分貝。

5、 過載能力：1.35倍下長期安全運行。

6、 防護等級：IP23

型號命名

ZCY-LKSG-6/10-6

ZCY：  上海眾誠壹新能源科技有限公司

LKSG：高壓補償裝置型號

6：      補償裝置容量（2400KVar、2100KVar……、100KVar）

10：    補償裝置電壓等級（10KV、6000V）

6:        電抗率

ZCY-LKSG高壓補償裝置常規型號
