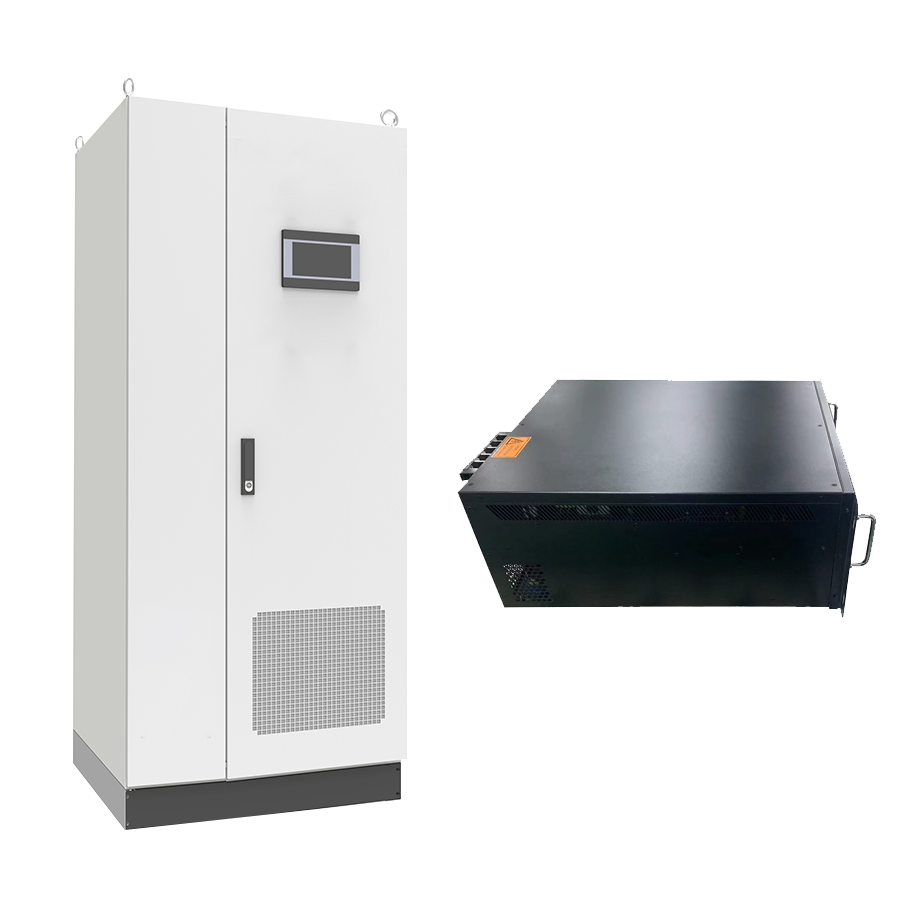

ZCY-ASVG增強型靜止無功發生器是新一代的無功補償諧波消除裝置。該產品通過外部采樣互感器時時檢測到負載電流，然后通過DSP芯片分析計算出系統里的無功電流和諧波電流驅動PWM信號至內部大功率IGBT模塊，發出滿足補償要求的無功電流和諧波電流（2-13次），達到無功補償和諧波消除的目的。

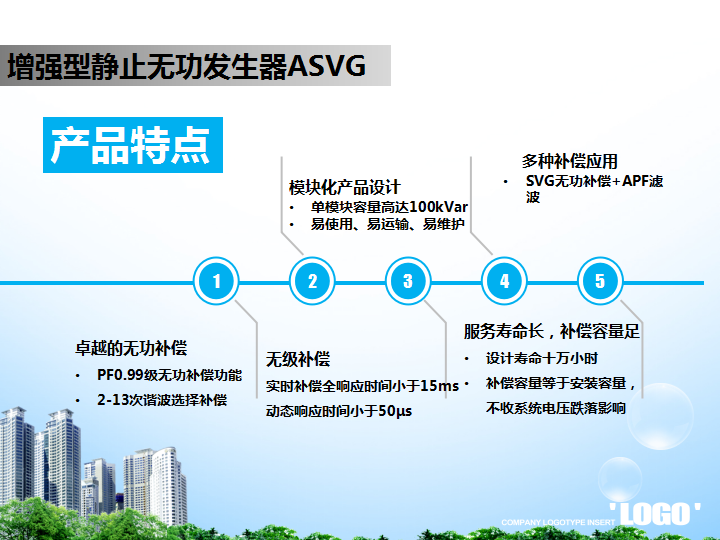

產品特點
產品優勢
IGBT全控增強型型靜止無功發生器，補償速度快，全響應時間<15ms，是點焊機，吊機和軋鋼機這一類波動型負載無功補償?shù)睦硐脒x擇；
無級補償，補償精度高，具有三相分補能力，不存在欠補和過補，從而保證系統電壓穩定，區別于傳統無功補償方式的有級補償；
一機多能，可實現容性感性雙向補償，可補償2-13次諧波；
屬于有源補償裝置，額定容量不受電網電壓和頻率影響，安裝多少就可以補償多少；
可承受15%的電壓畸變率，從機理上避免諧振和諧波放大，運行安全可靠，適用于大量使用非線性負載的場合；
技術參數
輸入 | 工作電壓 | 220V/400V/690V（-20% ~ +20%）、50Hz（-10% ~ +10%） |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
諧波濾除 | 2-13次選擇補償 | |
通訊 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，最多可記錄500條報警信息 | |
技術 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <55dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
環境 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業
